Les composants intégrés
La carte mère contient un certain nombre d'éléments embarqués, c'est-à-dire intégrés sur son circuit imprimé :
- Le support de processeur et le processeur
- Le chipset, circuit qui contrôle la majorité des ressources (interface de bus du processeur, mémoire cache et mémoire vive, slots d'extension…),
- L'horloge et la pile du CMOS,
- Le BIOS,
- Le bus système et les bus d'extension,
- Les mémoires RAM
En outre, les cartes mères récentes embarquent généralement un certain nombre de périphériques multimédia et réseau pouvant être désactivés :
- carte réseau intégrée ;
- carte graphique intégrée ;
- carte son intégrée ;
- contrôleurs de disques durs évolués...

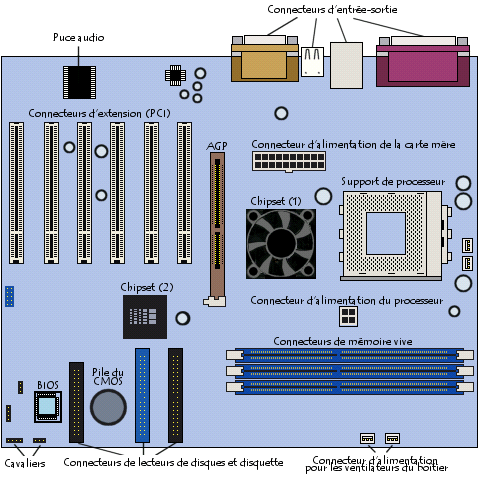

Carte mère vue de dessus
